機場電纜故障測試儀成功解決機場電纜故障
閱讀：169 發布時間：2020-3-14 客戶反映經初步測試為超高阻故障屬電纜故障測試中的疑難故障。特向我公司求助希望緊急派技術人員前往現場救援。我公司技術部經過電溝通后了解到此電纜故障現象為超高阻故障，常規的電纜故障測試儀無法*測試需求。由于客戶單位是民航機場，飛機的起落比較頻繁，影響面較廣所以供電工作一刻也不能耽誤！公司技術部緊急開會，研究討論后決定由我公司技術骨干張工乘坐當天西安飛往客戶公司的飛機攜帶我公司*電纜測試儀器：GDBN-016高壓電橋故障測試儀前往客戶處進行現場技術救援。

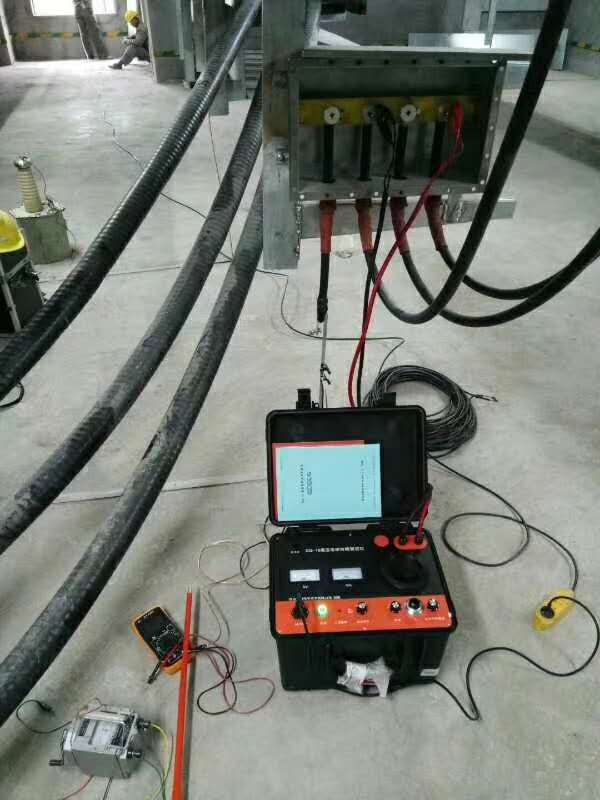

張工于當天到達客戶處后，克服了路途的疲勞以及高原反應直接前往現場*時間對電纜進行測試，使用GDBN-016高壓電橋故障測試儀對故障相進行測試，經測試故障點定位在108米處，使用電纜故障定點儀很快確定故障點位置，經開挖為一接頭故障測試成功，客戶修復后恢復供電。
由于臨近年關，我公司考慮客戶如果在過年期間再次出現類似故障的話會對客戶產生非常大的影響。經公司*同意，特將GDBN-016高壓電橋故障測試儀先留與客戶處使用以備不時之需，解決可能出現的麻煩。
一、基本原理
高壓電橋故障測試儀是基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，及高壓電纜外護套故障的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。設備采用開關電源構成高壓恒流源，空載電壓-15000V，短路電流30mA。采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用。
二、功能及應用
GDBN-016高壓電橋故障測試儀具有三種特點：
- 直流耐壓試驗：設備可輸出0～15kV直流電壓，可用于電纜直流耐壓試驗。
- 燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。
- 故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。
GDBN-016高壓電橋故障測試儀特別適用于：
- 敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。
- 閃絡型擊穿點，擊穿后恒流源能維持電弧，有穩定電流通過電橋，電橋有足夠的靈敏度。
- 尚未擊穿，但電阻偏低的缺陷點，如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。
三、技術指標
- 測試電壓：負高壓，0～15kV，連續可調
- 大電流：30mA
- 測試比例精度：±（0.2%·L±1）米
- 燒穿電壓：0～15kV，連續可調
- 燒穿電流：30mA
- 工作電源：AC220V±10%
- 抗*力：＞100VAC
- 重量：≤12kg
- 外形尺寸：長450mm × 寬330mm × 高320mm
高壓電橋故障測試儀內含高頻高壓恒流源，解決了電源對電橋高靈敏放大的干擾難題，電源與電橋合為一體。測量電纜為的高壓電纜，采用四端法電阻測量原理，定位精度高。電橋置于高壓側，而操作鈕安全接地。*解決了電橋法用于高阻定位的局限性，使電橋法無盲區、精確、方便的特點得以發揮。內含高頻高壓恒流源，解決了電源對電橋高靈敏放大的干擾難題，電源與電橋合為一體。測量電纜為的高壓電纜，采用四端法電阻測量原理，定位精度高。電橋置于高壓側，而操作鈕安全接地。*解決了電橋法用于高阻定位的局限性，使電橋法無盲區、精確、方便的特點得以發揮。
設備采用開關電源構成高壓恒流源，空載電壓-15000V，短路電流30mA。采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。
（西安光大百納電子科技有限公司可免費為客戶提供電纜故障檢測服務）
